橡胶坝的构造

橡胶坝的构造主要分为坝袋、基础部分、锚固部分、泵房、控制部分。

橡胶坝运行时要严格按照规定的方案和操作规程进行，注意坝袋内填充质压力不能超过其设计压力，以免坝袋爆破。橡胶坝虽然很少维修，不像常规钢闸门那样需要定期涂刷油漆防锈，但也需定期检查，尤其是在洪水过后，要检查是否有漂浮物对坝袋造成刺伤，以及坝体振动、坝袋与底板磨损、河卵石摩擦撞击坝袋等对橡胶坝造成的损害。橡胶坝袋容易受到尖利和有头角物体的损坏，故应划出橡胶坝工程的管理范围和安全区域。

橡胶坝袋

橡胶坝袋胶布由承受坝袋张力的补强帆布和保护帆布并确保气密性的橡胶层构成。

橡胶层通常分布在坝袋的外层、中层、内层、发挥各层橡胶的功效。

外层橡胶：

由于河流中漂浮物较多，公司采用了具有耐磨损、耐日照、耐热、耐臭氧等性能的特种橡胶。

中层橡胶：

直接保护帆布的橡胶层，对两层或多层帆布起连接作用，给予橡胶和帆布之间较好的粘和性。

内层橡胶：

除了保护帆布的功能外，还具有较高的水密性和气密性。

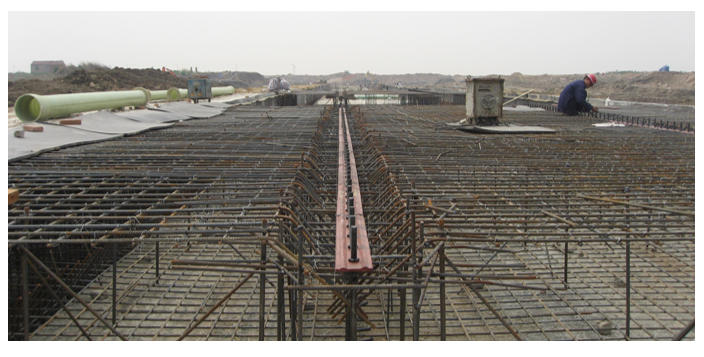

锚固部分

控制部分

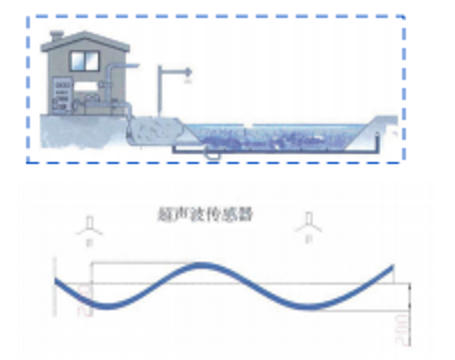

综合运用计算机软件技术、PLC控制技术、通讯传输技术、传感器检测技术等实现橡胶坝的自动运行控制，系统能根据水位情况自动调整橡胶坝的充、排状态，用于橡胶坝日常的管理工作，也可用于应急行动，确保洪峰来临时能自动调整坝体的高度，保障橡胶坝的安全运行。通过监控中心软件可以远程进行参数设置和调整，实现视频监控及日常管理工作。相关负责人也可以通过手机短信进行远程控制，一套控制系统可以对河道内的多条橡胶坝进行管理。

橡胶坝远程控制系统组成

终端设备：压力变送器、水位探测器、 数据采集/通讯模块

监控中心控制系统：远程控制系统、 地理信息系统、信息管理系统
